实时动态资产可视化：AGV 集群动画级孪生解决方案

在工业 4.0 的深度部署中，数字孪生已经成为企业实现精确运营与资产优化的重要基础设施。对于 AGV 集群、关键设备点位、移动机器人等实时动态资产来说，数字孪生的重点不只是“把模型做出来”，而是能否持续、准确、流畅地映射现场运行状态。

织元软件的实时动态资产可视化方案，聚焦于三维场景中的动态资产映射，通过通信架构、坐标映射和运动仿真算法，将现场数据转化为可观察、可分析、可辅助决策的数字孪生画面。

该方案已在海德堡（上海）青浦工厂等工业环境中进行验证，适用于 AGV 集群监控、关键设备运行态势展示、物流路径追踪和工业现场远程管理等场景。

多模态数据驱动的孪生架构

实时动态资产的孪生系统，不能只依赖单一数据源。不同业务层级对实时性、数据粒度和决策支持能力的要求并不相同，因此更适合采用多模态孪生驱动框架，将现场映射拆分为三个层次。

任务级孪生主要服务宏观流程管理与任务状态追踪。

它通常基于上位系统，例如 WMS、WCS 提供的任务 ID、预设路径点和状态码进行稀疏数据驱动。对于管理层来说，这类视图可以快速验证流程执行效率，观察任务是否按计划推进，适用于宏观调度、绩效分析和过程复盘。

工业级孪生关注高精度实时动态仿真与虚拟调试。

这一层需要接入 MQTT 实时数据流，结合坐标系精准映射和算法补帧能力，让虚拟模型在三维场景中保持连续、平滑、可信的运动状态。它适用于人机协作、远程高精度监控、虚拟调试和关键设备运行态势感知。

决策级孪生更关注历史追溯、运行预测与策略优化。

系统可以结合历史轨迹、MES、ERP 等业务数据进行回放和分析，形成“回溯、预测、优化”的闭环。对于调度策略、产线布局、资源配置等问题，这一层能够帮助企业发现潜在瓶颈和低效区域。

高精度数字孪生的挑战，往往集中在两个方面：一是数据接入是否足够稳定高效，二是虚拟模型运动是否足够连续自然。

要实现毫秒级响应，通信协议的选择非常关键。

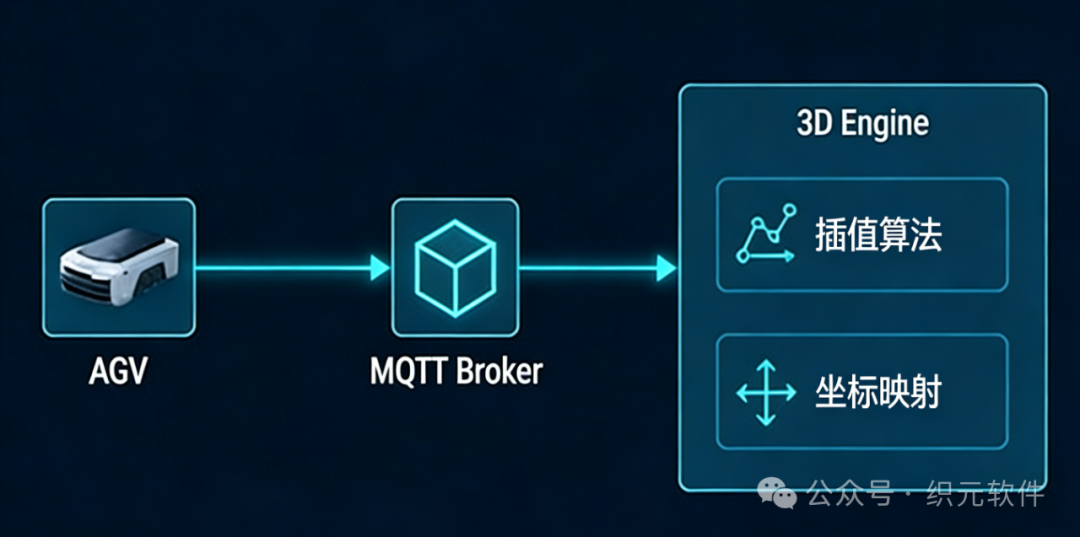

在动态资产场景中，我们通常推荐采用 MQTT 中间件。相比高开销的 HTTP 轮询，MQTT 的发布/订阅模式更适合低带宽、高并发、持续上报的实时数据场景，也更容易支撑多设备、多点位、多页面的同步展示。

在数据进入三维场景后，还需要完成坐标映射。物理世界中的传感器坐标、设备坐标和工厂平面坐标，需要被转换为虚拟三维空间中的模型坐标。只有完成稳定的几何坐标系映射，虚拟模型的位置才不会和现场资产产生偏差。

传统数字孪生项目中，经常会遇到一个问题：现场数据是离散上报的，但用户看到的动画应该是连续的。

如果直接根据每次上报数据刷新模型位置，AGV 或设备模型就可能出现跳变、瞬移或卡顿。算法补帧的作用，是在两个离散数据点之间，通过运动学模型和插值算法计算中间状态，让模型运动保持连续。

这类能力决定了数字孪生画面是否真正可用于高频监控。对于 AGV 集群来说，流畅的运动不仅是视觉效果，更关系到调度判断、异常定位和远程协同的可信度。

在海德堡印刷厂的物流场景中，AGV 需要在复杂空间中完成多任务运行。系统不仅要展示设备的位置，还要表现任务状态、路径变化、运行节奏和异常情况。

通过动画级孪生模式，现场 AGV 集群被映射到三维可视化场景中。管理人员可以更直观地观察车辆分布、路径执行和运行状态，为调度辅助、现场管理和异常排查提供可视化支撑。

工业数字孪生不应该只是静态 3D 模型展示。对于真实业务来说，它必须能够稳定接入现场数据，准确映射物理空间，并以足够流畅的方式呈现动态过程。

从宏观流程分析到微观运动调试，从离散数据展示到连续平滑仿真，动态资产可视化的价值在于让现场运行变得可观察、可理解、可优化。

Zmetaboard 可以帮助团队围绕三维场景、实时数据、图表指标和交互流程构建面向业务的大屏与数字孪生应用，让动态资产的运行状态以更直观的方式进入日常管理和决策流程。

本页面中的数据及三维模型、场景内容均已脱敏处理。
